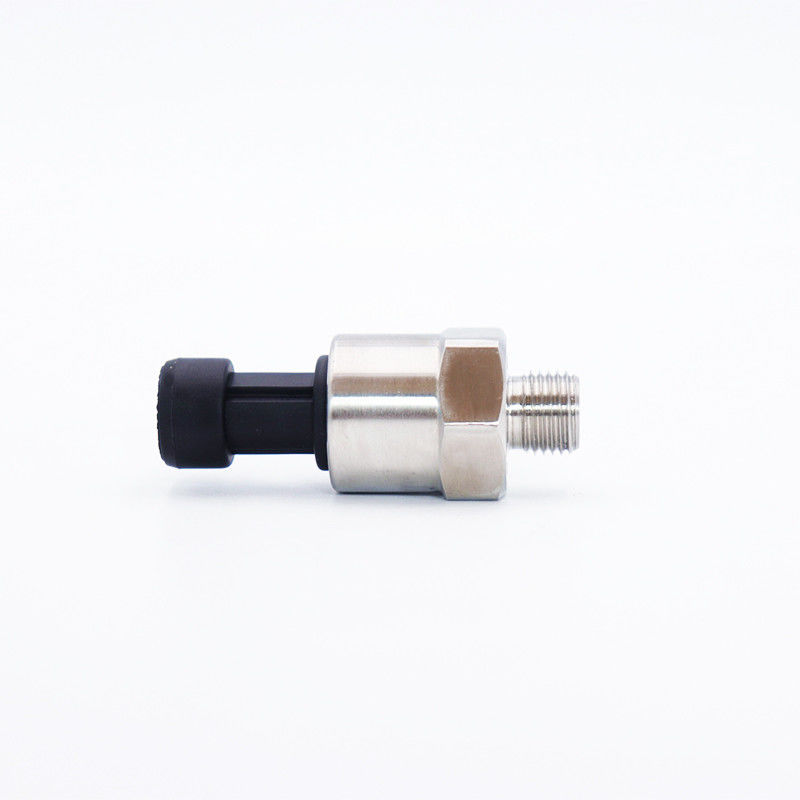

Wasser-Druck-Sensor SS304 4-20mA I2c 0.5-4.5V mit Strecke des Druck-0-60Mpa
WNK81MA-Druckgeber ist ein hoher stabiler Druckgeber, indem er spezifischen ASIC-Signalformungschip verwendet und Membran der Hochleistung SS316L zerstreute Silikondruck-Sensor. Die interne spezifische ASIC-integrierte Schaltung wandelt milivolt Signal zum Standardspannungs-, Strom- oder frequancysignal um. Sie kann an PC-Schnittstellenkarte, an Steuerinstrumente, an intelligente Messgeräte oder an PLC leicht anschließen. Es ist kompakte entworfene, helle und Edelstahldichtungsstruktur, die ihr Fähigkeit des Arbeitens in der ätzenden Umwelt ermöglichen.
WNK81MA ist Lösung für untengenannte Anwendungen:
• Druckmessung des Gases, des Dampfes oder der Flüssigkeit in den verschiedenen Bereichen;
• Füllstand, Volumen oder Massenmaß;
• Integriert in einer Vielzahl von verbraucherbestimmten Lösungen;
• Intelligentes Wasser- und Gasmanagementsystem, intelligentes Feuer, das steuern, steuernde Kfz-Elektronik, Luftkompressor, HVAC, Pumpe, Ventil und usw.;
Eigenschaften:
• Konditionierungsstromkreis spezifische Hochleistung ASICs;
• Zerstreuter Silikondruck-Sensor;
• Edelstahl, Aluminium und kupferne Wohnung;
• 0,5… 4.5V, 4… 20mA, 1… 5V und 0… Analogergebnis 10V oder I2 C und SPIs Digitalergebnis;
• Schnell, reagieren keine Hysterese;
• Verschiedener Prozessfaden oder anderer Kundenbezogenheitshafen annehmbar;
• Genau, stabil und zuverlässig
Leistungen:
| Input |
| Druckart | Manometerdruck, versiegelnder Druck, Absolutdruck |
| Messbereich | -0.1~60MPa |
| Ertrag |
| Entsprechung | 0,5… 4.5V, 4… 20mA, 1… 5V, 0… 10V |
| Entsprechung | I2 C, SPI |
| Genauigkeit |
| 0,2% | Linearitäten, Hysterese, Eintönigkeit: <0.2% Sensor-vollständige Auswahl |
| 0,5% | Linearitäten, Hysterese, Eintönigkeit: <0.5% Sensor-vollständige Auswahl |
| Überlastung |
| Sensor des Drucks 2.5X komplett |
| Unterkunft von Informationen. |
| Unterkunft des Materials | SS 304, Cu, Al |
| Nassmachendes Material | SS316L |
| Eintritt-Schutz | IP67 |
Stromversorgung
| Versorgungsspannung | Stromversorgung 5V 24VDCregulated, |
| Versorgungsspannungseffekt | Spannungseffekt der Versorgung 5V: min.3V/max.5.5V
●Für 0,5… Sensor des Ertrages 4.5V hat Spannung keinen Effekt für Linearitäten und Temperaturausgleich, Spannung ist zu LRV und zu FRV proportional.
●Für I2 hat Digitalergebnis-Sensor C und SPIs, Spannung keinen Effekt für Linearitäten, LRV, URV und Ausgleichstemperatur.
Energieeffekt der Versorgung 24V: min.9V/max30V
●Für Sensor der Stromabgabe 4… 20mA hat Spannung keinen Effekt für Linearitäten, LRV, URV und Ausgleichstemperatur. |
Einrichtungsinformationen:
| Modell | Produktbeschreibung |
| WNK81MA | Druckgeber |
| CODE | Druck-Art |
| Absolutdruck |
| G | Manometerdruck |
| S | Versiegelnder Druck |
| CODE | Genauigkeit |
| 2 | 0.2%FS |
| 5 | 0.5%FS |
| CODE | Sensor-Strecke |
| 0.1bar | E | Stange 10 |
| B | 0,5 Stange | F | Stange 50 |
| C | 1 Stange | G | Stange 100 |
| D | 5bar | H | Stange 600 |
| Andere Strecken sind beim sich Entwickeln |
| CODE | Ertrag |
| 1 | 0,5… DC 4.5V |
| 2 | 4… 20mA |
| 3 | I2 C |
| 4 | SPI |
| 5 | 0… DC 10V |
| 6 | 1… DC 5V |
| X | Kundenbezogenheit |
| CODE | Elektrisches Verbindungsstück |
| C1 | Packard |
| C2 | M12 |
| C3 | Kabelausgang (pls niedergelegt Kabellänge, wie 01 für 1 Meter) |
| C4 | Mini-DIN43650 |
| C5 | GX12-3 |
| CX | Kundenbezogenheit |
| CODE | Prozessverbindungsstück |
| P1 | G1/4 | P5 | M12×1.5 |
| P2 | 1/4-18NPT | P6 | 1/4-19PT |
| P3 | 1/8-27NPT | P7 | 7/16-20UF (weiblich) |
| P4 | M14×1.5 | PX | Kundenbezogenheit |
| Treten Sie bitte mit WNK für andere Prozessverbindungsstücke in Verbindung |
Typischer Einrichtungscode: WNK81MA GC2 C1 P1
Ist direkte Kabelausganglänge WNK81MA GC2 C310 P1________C3 1 Meter. |
Wettbewerbsvorteile:
1. Im Jahre 2004 gegründet, über 13-jähriger Berufsforschungs-, sich Entwickeln und Produktionserfahrung;
2. Erfahrenes und Berufs-R&D-Team, zum von Kundenbezogenheitsdienstleistungen zu erbringen;
3. Produzieren von Übermittlerkernelementen PWB, Lieferungspwb für Übermittlerproduzenten;
4. Höchste Genauigkeit bis zu 0.05%FS;
5. Verschiedene Ertrag I2C, SPI, 4~20mA, Hirsch, Modbus, Profibus-PA, 0.5-4.5V, 0.2-2.9V und andere Analogergebnise;
6. Unsere Produkte sind in Deutschland, Norwegen, Polen, Finnland, Spanien, Großbritannien, Frankreich, Russland, USA, Brasilien, Mexiko, Australien, Japan, Korea, Thailand, Indonesien, Uruguay und viele anderen Länder exportiert worden.
