Differenzial-Smart-Druckwandler HART Protol zur Durchflussmessung

Durch Messen der Differenz des Flüssigkeitsdrucks, während die Flüssigkeit durch ein Rohr fließt, ist es möglich, die Durchflussrate zu berechnen. Zur Differenzdruck-Durchflussmessung werden ein Primär- und ein Sekundärelement verwendet. Das Primärelement ist so konzipiert, dass es bei zunehmendem Durchfluss einen Druckunterschied erzeugt. Am häufigsten sind die Blende, die Venturidüse, die Durchflussdüse und das Pitotrohr.Das sekundäre Element ist der DifferenzdrucktransmitterEs dient dazu, den vom Primärelement erzeugten Differenzdruck so genau wie möglich zu messen. Insbesondere ist es wichtig, dass die Differenzdruckmessung nicht durch Änderungen des Flüssigkeitsleitungsdrucks, der Temperatur oder anderer Eigenschaften wie der Umgebungstemperatur beeinflusst wird.

Ein guter DP-Transmitter stellt sicher, dass der Differenzdruck unabhängig von anderen sich ändernden Parametern genau gemessen wird, und überträgt zuverlässig ein Signal zur Darstellung des Differenzdrucks. In einem typischen Regelkreis wird das Sendersignal dem Regler zugeführt, wo der Ausgang zur Regelung der Durchflussrate über ein Regelventil verwendet wird.

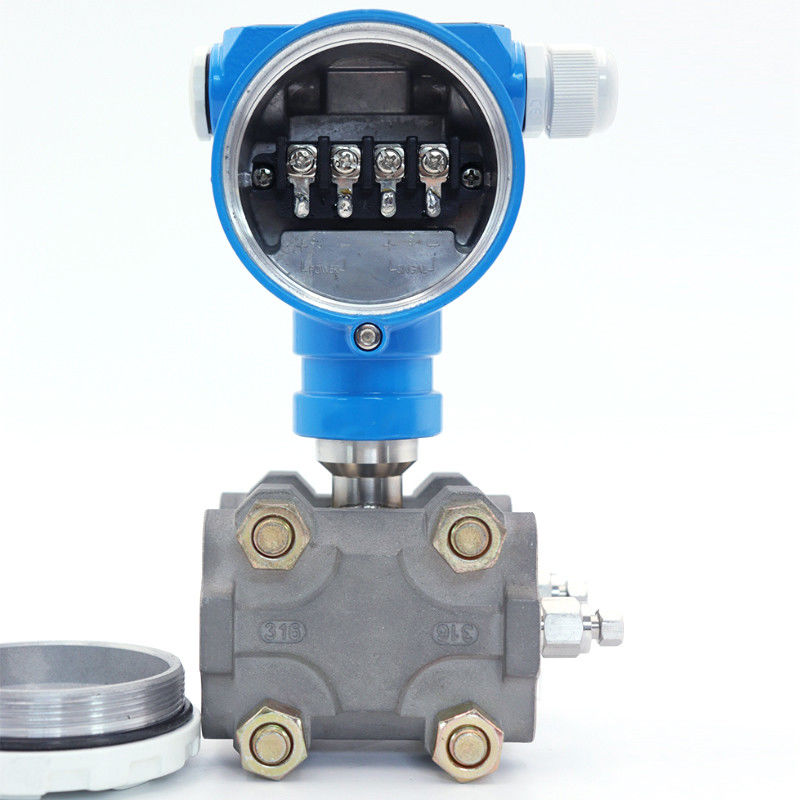

Kabeldurchmesser φ8 ~ φ12. Die Signalklemmen befinden sich in einem separaten Fach des Schaltkastens. Schrauben Sie die Abdeckung ab, um die Verkabelung durchzuführen.
