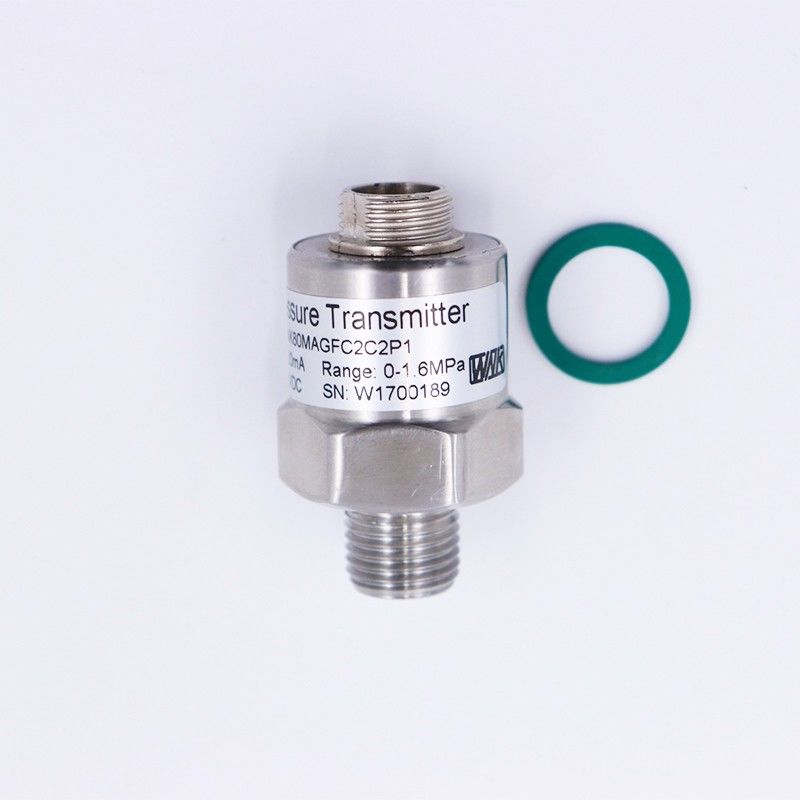

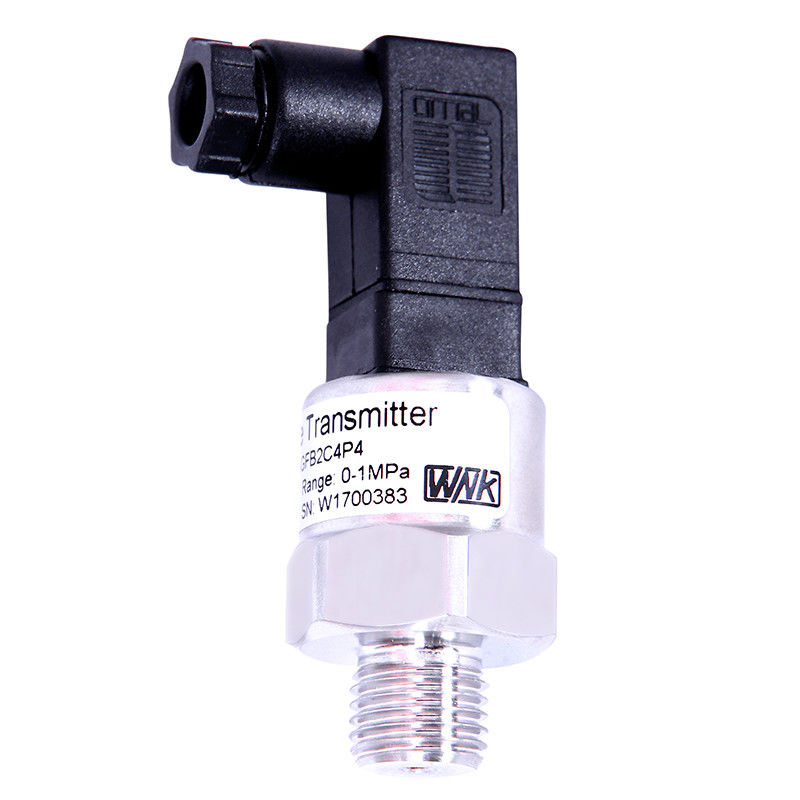

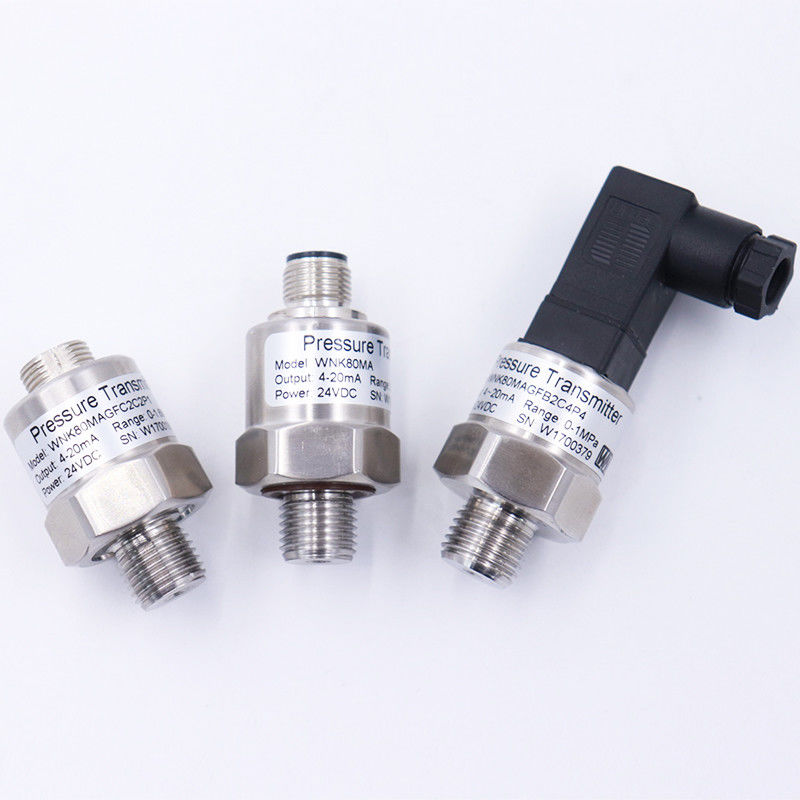

Mini-Digital-Drucksensorwandler für Gebäudeautomationssystem HVAC und AC

Produktbeschreibung



Anwendung:

WNK80MA Druckwandler in der Klima- und HVAC-Industrie

Angesichts der rasant steigenden Energiekosten sind energieeffiziente Kühl- und HVAC-Systeme unerlässlich. Wenn der Betrieb der Kühlsysteme Ihrer Anlage mit erheblichen Stromkosten verbunden ist, können WNK-Druckwandler für Kälte- und Klimatisierung in Verbindung mit einem SPS-basierten Steuerungssystem den Energieverbrauch erheblich senken. Fest installierte Druckwandler machen es einfach, die Leistung Ihres Systems zu überwachen und eventuell auftretende Probleme zu erkennen.

Beschreibung eines typischen Kühlkreislaufs

Schritt 1: Beginnend am Kompressor wird das Kältemittel komprimiert und verlässt den Kompressor als Gas mit hoher Temperatur und hohem Druck.

Schritt 2: Das heiße Kältemittel gelangt in den Kondensator, der in der Regel gebläseluftgekühlt ist, dann verlässt das Kältemittel den Kondensator als warme Flüssigkeit und gelangt weiter zum thermischen Expansionsventil.

Schritt 3: Das Expansionsventil dosiert die richtige Menge Kältemittel in den Verdampfer.

Schritt 4: Es kommt zu einem plötzlichen Druckabfall, nachdem das Expansionsventil das unter hohem Druck stehende warme flüssige Kältemittel in ein unter niedrigem Druck stehendes kaltes Gas umwandelt. Das kalte Gas absorbiert Umgebungswärme von der durch den Ventilator strömenden Luft, die durch den Verdampfer strömt. Diese Umgebungswärme wandelt das Kältemittel in ein kühles, trockenes Gas um. Von hier aus gelangt das Kältemittel erneut in den Kompressor, um erneut unter Druck gesetzt zu werden, und der Zyklus wiederholt sich.

Zur Steuerung und Optimierung des Zyklus sind im Kompressor Hochdruckwandler und Niederdruckwandler installiert.
Eine niedrige Kältemittelfüllung in einem Kühlsystem wird durch die Überwachung von Druck und Temperatur erkannt. Diese Überwachung lässt sich am besten mit einem Druckwandler erreichen, der sich am oder in der Nähe des Kompressorauslasses befindet. Ausgangssignale des Druckwandlers werden an eine SPS gesendet. Wenn eine hohe Entladungstemperatur bei niedrigem Entladungsdruck erkannt wird, stellt die SPS ein Signal für niedrige Ladung bereit. Die SPS kann auch Eingaben über zusätzliche Betriebseigenschaften des Kühlsystems erhalten, um ein genaueres Niedrigladungssignal bereitzustellen. Die SPS ist mit einer Warnanzeige und/oder einem Kompressor verbunden, sodass das Signal für niedrigen Ladezustand die Anzeige aktiviert und/oder den Kompressor deaktiviert.

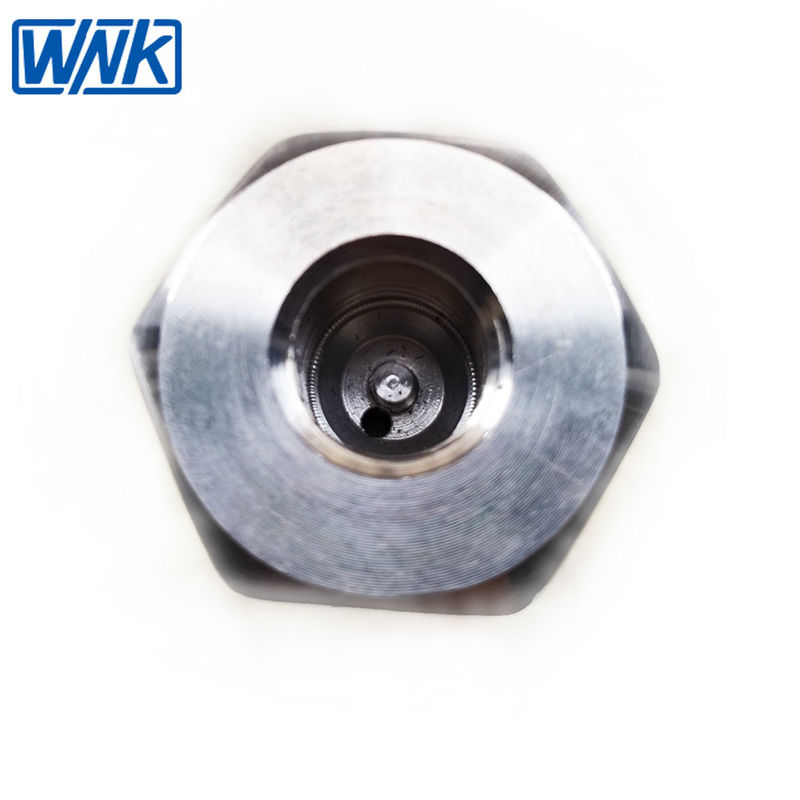

Die hervorragende Langzeit-Lecksicherheit des R-1-Druckmessumformers wird durch eine hermetisch dichte Verschweißung des Dünnschicht-Drucksensors mit dem Prozessanschluss erreicht. Auf der Prozessseite macht der monolithische Aufbau des Drucksensors zusätzliche Dichtungen überflüssig, was eine geringere Leckagegefahr bedeutet. Durch den Wegfall des weichen Dichtungsmaterials entfällt auch die Notwendigkeit zusätzlicher Materialverträglichkeitstests. Der R-1-Druckwandler verfügt über eine nachgewiesene Kondensationsbeständigkeit, eine der wichtigsten Anforderungen für Kühl- und HVAC-Anwendungen.

Der Druckwandler WNK80MA wurde nach strengen Protokollen getestet, einschließlich des „Trane-Tests“, der speziell für die Kälte- und HVAC-Branche entwickelt wurde. Es erfüllte oder übertraf alle Testanforderungen, einschließlich Beständigkeit gegen Hochdruckdampfstrahlen, Kondensation, Staubdichtheit und Vereisung.

Alle WNK-Druckaufnehmer werden auf einer modernen, hochflexiblen Produktionslinie produziert, die höchste Qualitätsstandards erfüllt. Unsere Produkte für die Kälte- und HVAC-Industrie bieten absolute Zuverlässigkeit zu niedrigen Kosten, ohne Kompromisse bei Qualität, Sicherheit oder Erschwinglichkeit einzugehen.



Für HAVC-Verwendung





Für Wechselstrombetrieb









FAQ

F: Sind Sie ein Handelsunternehmen oder Hersteller?
A: Wir sind seit 2004 ein Hersteller, der sich der Herstellung hochpräziser, langfristig stabiler und kosteneffizienter Druck-/Füllstand-/Temperaturmessgeräte verschrieben hat.

F: Was ist Ihr Qualitätskontrollsystem?

A: Unsere Fabrik ist nach ISO 9001-2015 zertifiziert. Alle Produkte werden vor dem Versand einer Temperaturkompensation und einem 48-Stunden-Alterungstest unterzogen.

F: Wie hoch ist die Garantie für Ihre Produkte?

A: 12 Monate ab Versanddatum für nicht vom Menschen verursachte Schäden.

F: Versand und Lieferung

A: Kleine Bestellungen werden mit DHL, Fedex, TNT, UPS geliefert. Die Lieferzeit beträgt 4 bis 5 Werktage.
Für große Bestellungen wird der Versand auf dem Seeweg empfohlen
